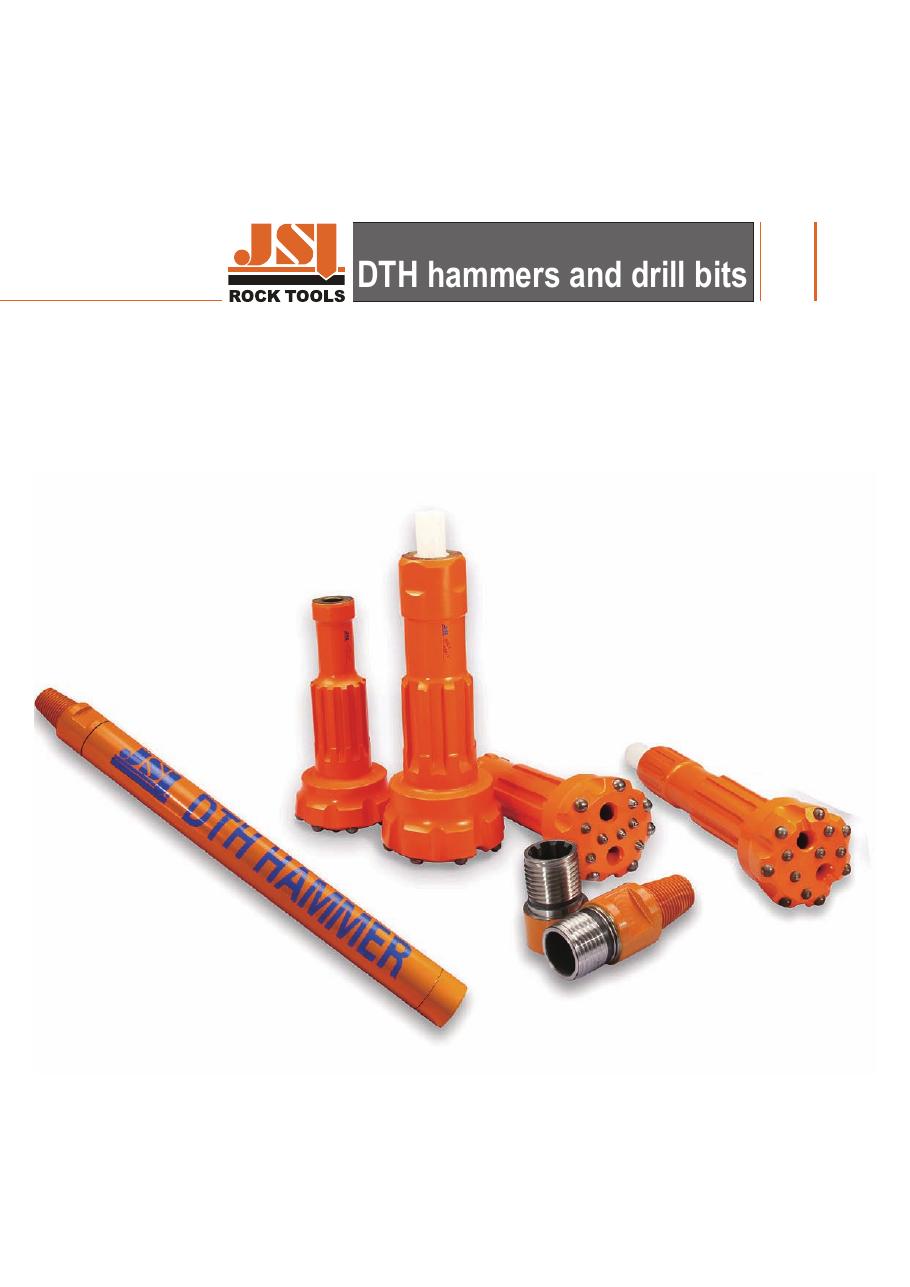

DTH · MARTILLO DE FONDO
DTH Hammer
Solución de perforación que ubica el martillo dentro del taladro para transmitir la energía de impacto directamente a la broca.
Solicitar cotización →CATÁLOGO OFICIAL JSI
DTH: martillo al fondo para transferencia directa de energía.
En DTH el martillo permanece en el fondo del taladro y el pistón impacta directamente sobre la broca. Nuestra línea DTH incluye perforación convencional, RC, sistemas overburden, tubos y adaptadores.
DTH DRILLINGMartillos, brocas, RC, OD y sarta
SELECCIÓN DEL MARTILLO
Martillos con válvula y sin válvula.
Disponemos de martillos con válvula y sin válvula. Los modelos sin válvula cuentan con una estructura más simple, requieren un mantenimiento más sencillo y reducen las pérdidas de energía. En las condiciones evaluadas, pueden ofrecer una velocidad de perforación entre un 15 % y un 30 % superior frente a los martillos con válvula.
1”–25”Rango general publicado en la web JSI
DTH / RC / ODTres aplicaciones principales
AireImpacto, barrido y evacuación
ModularMantenimiento y selección por sarta
Fuente técnica: catálogo oficial JSI DTH. Los modelos y valores siguientes son referencias del catálogo; confirmar disponibilidad y compatibilidad al cotizar.
01

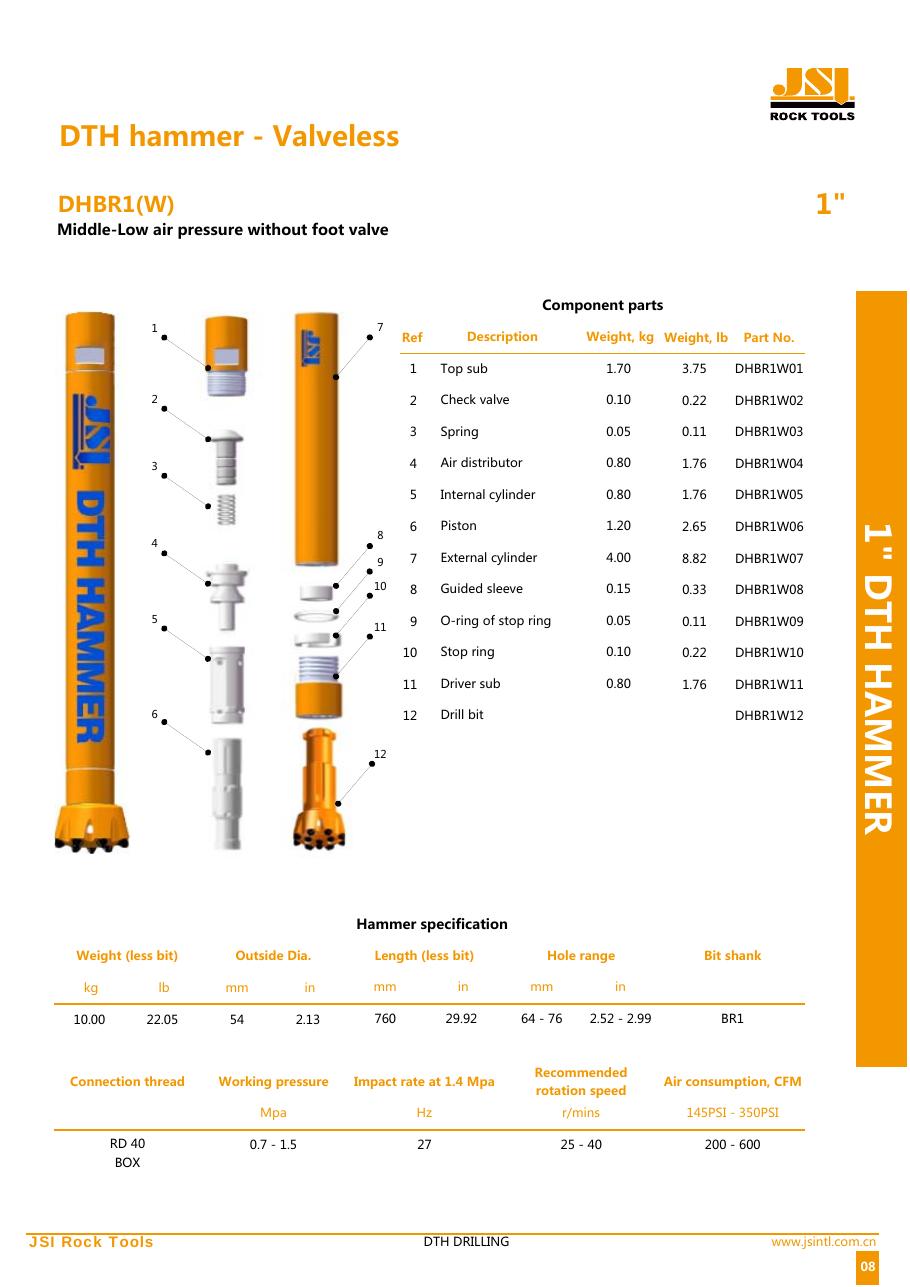

MARTILLOS DTH
Martillos por diámetro, presión y shank.
El dimensionamiento considera diámetro exterior, longitud, rango de taladro, conexión, presión de trabajo, frecuencia de impacto, rpm y consumo de aire.
| Modelo | Peso | Ø exterior | Longitud | Rango de agujero | Presión | RPM |
|---|---|---|---|---|---|---|
| DHBR1(W) | 10,0 kg | 54 mm | 760 mm | 64–76 mm | 0,7–1,5 MPa | 25–40 |
| DHBR2(W) | 14,5 kg | 62 mm | 880 mm | 70–90 mm | 0,7–1,5 MPa | 25–40 |
| DHH25(W) | 16,0 kg | 71 mm | 872 mm | 76–90 mm | 1,0–1,5 MPa | 22–35 |
DHBR1/BR2: presión media-baja sin foot valve. DHH25: alta presión sin foot valve, según catálogo.
02

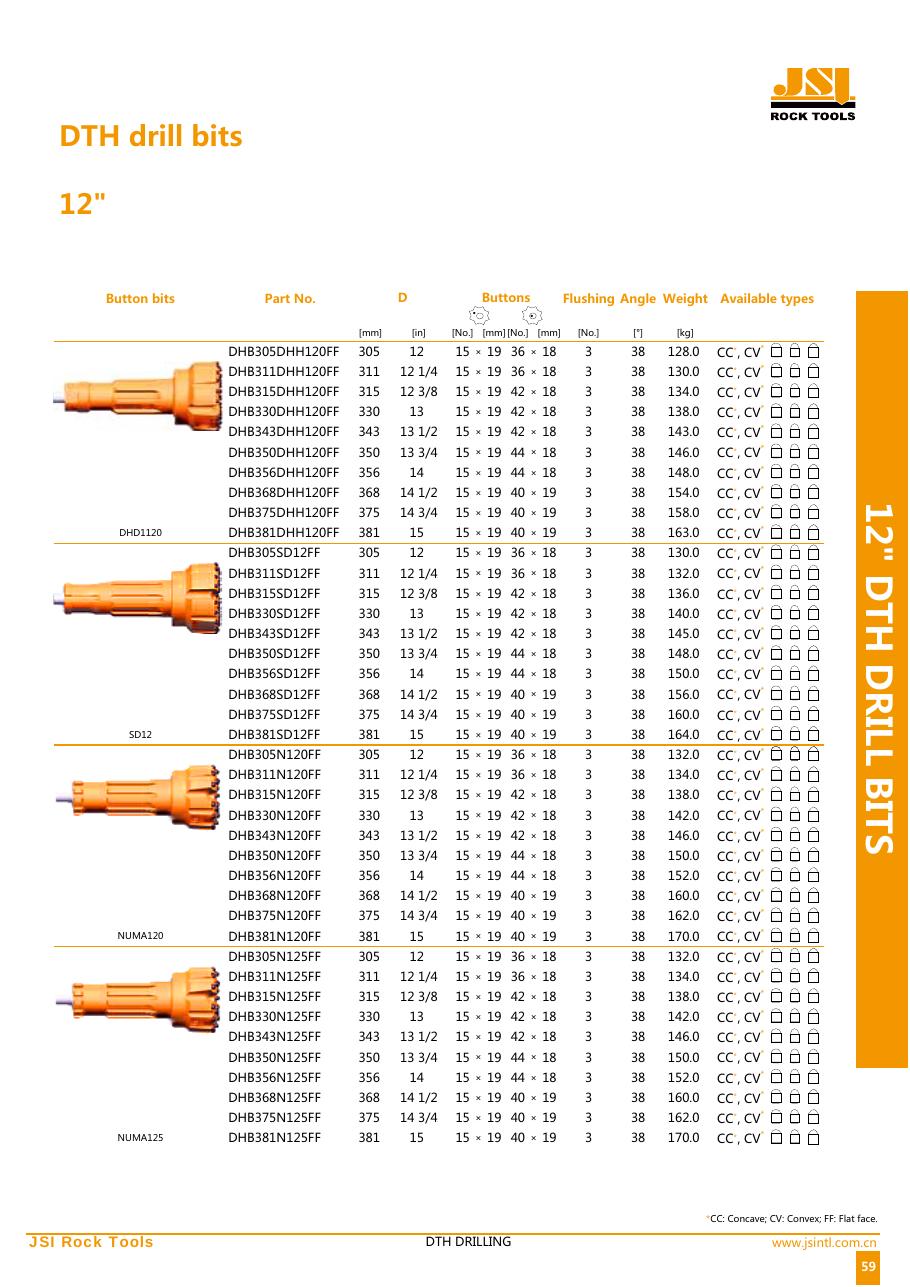

BROCAS DTH
Brocas y geometrías de cara.
Las tablas JSI combinan diámetro, shank, cantidad/tamaño de botones, flushing, ángulo y peso. Se publican opciones de cara flat, concave y convex según serie.
| Modelo | Shank | Diámetro | Botones perif. | Botones front. | Ángulo | Peso |
|---|---|---|---|---|---|---|
| DHB57BR1FF | BR1 | 57 mm | 6 × 9 mm | 2 × 8 mm | 38° | 1,6 kg |
| DHB64BR1FF | BR1 | 64 mm | 6 × 10 mm | 3 × 10 mm | 38° | 1,8 kg |
| DHB76BR2FF | BR2 | 76 mm | 6 × 13 mm | 5 × 10 mm | 38° | 3,3 kg |
| DHB90DHH25FF | HD25 | 90 mm | 6 × 13 mm | 5 × 12 mm | 38° | 3,9 kg |
FF = cara plana. También contamos con alternativas CC (cóncava) y CV (convexa) para distintas referencias.
03

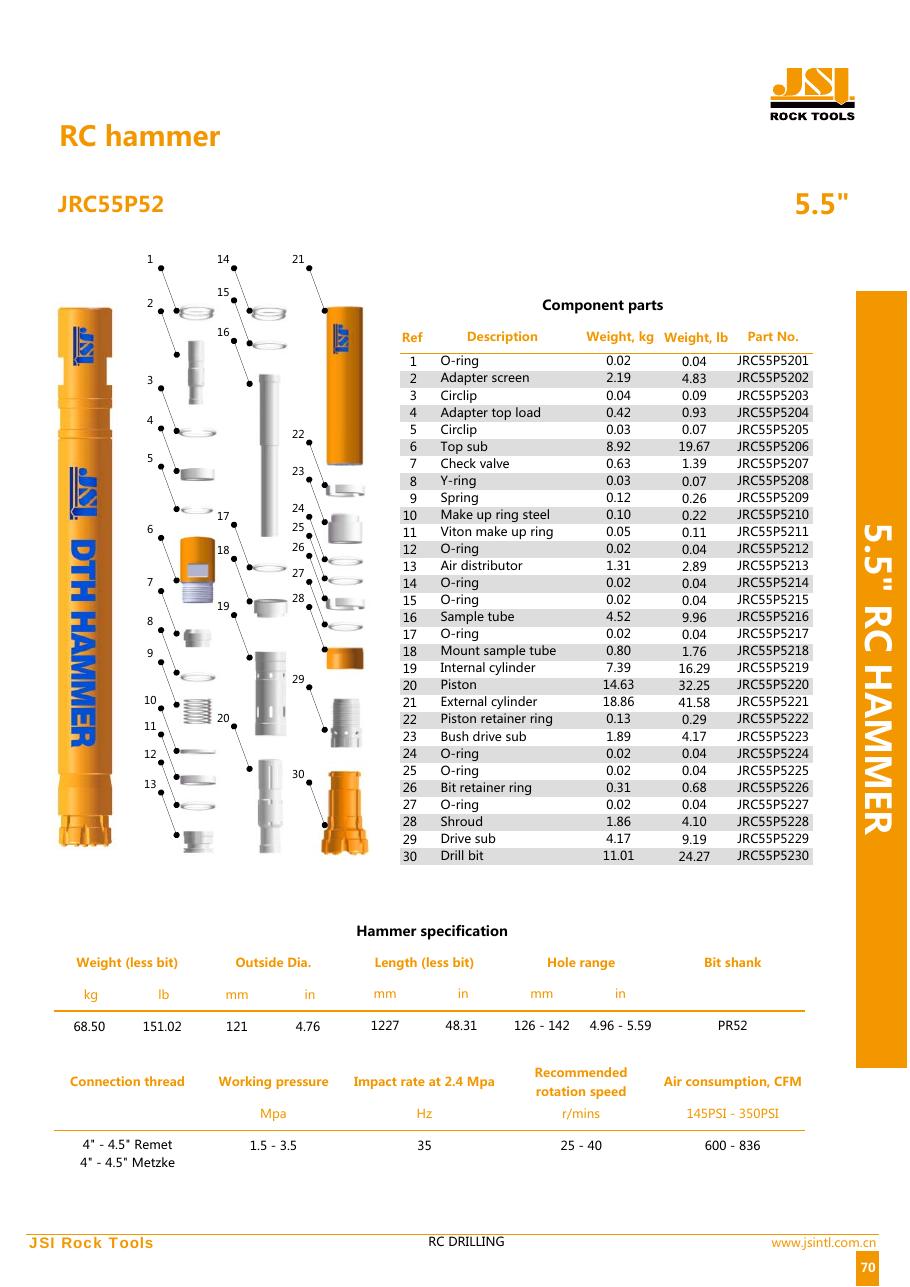

PERFORACIÓN RC · CIRCULACIÓN REVERSA
Reverse Circulation para recuperación de muestra.
La línea RC incorpora martillos y componentes para circulación reversa, con tubo de muestra interno y especificaciones propias de presión, rango de agujero y consumo.
| Modelo | Tamaño | Longitud | Rango agujero | Presión | RPM | Consumo aire |
|---|---|---|---|---|---|---|
| JRC6A | 6” | 1.320 mm | 152–190 mm | 1,5–3,5 MPa | 25–40 | 600–836 CFM |
| JRC10A | 10” | 1.528 mm | 250–370 mm | 1,5–3,5 MPa | 15–20 | 836–1.150 CFM |
La conexión se especifica según la rosca del tubo de perforación.
04

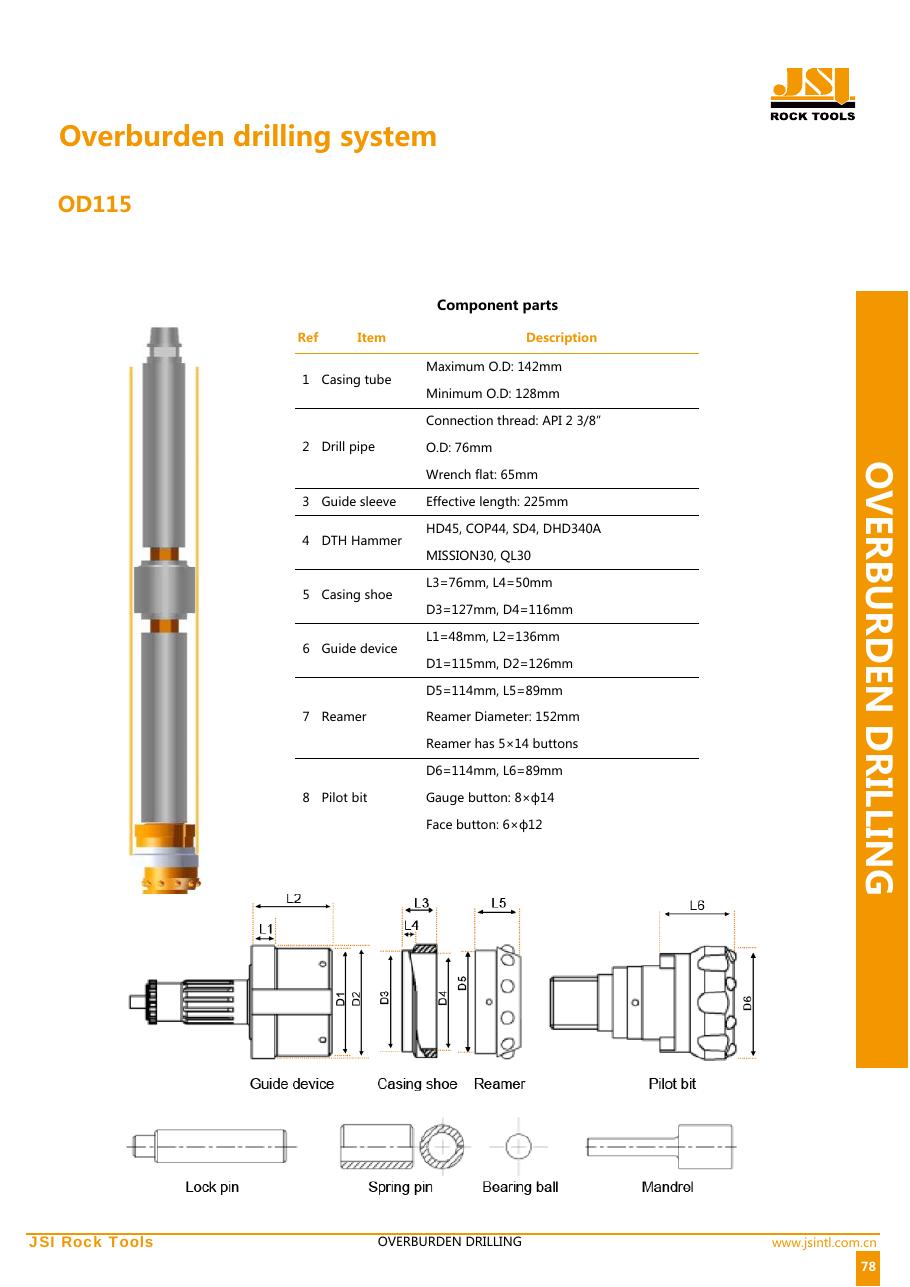

OVERBURDEN / OD
Sistemas para formaciones no consolidadas y casing.
Nuestra línea incluye sistemas overburden y soluciones concéntricas/simétricas para avanzar con casing cuando la formación requiere estabilizar el agujero.
Casing system
La herramienta acompaña el avance del casing para sostener el terreno.
Concentric
Contamos con sistemas simétricos concéntricos además de otras configuraciones OD.
La selección OD debe validarse con diámetro de casing, formación, equipo y sistema concreto.
05

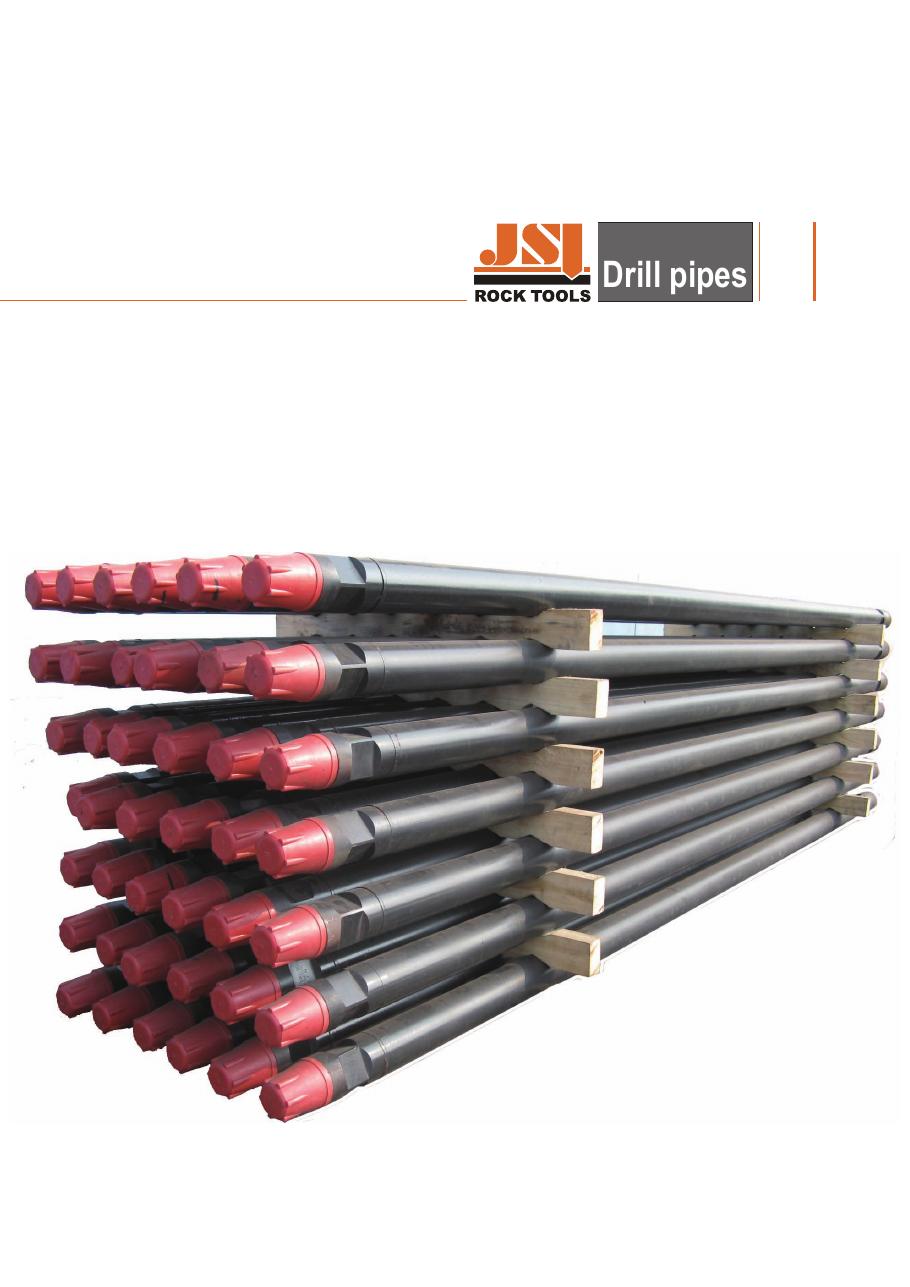

TUBOS DE PERFORACIÓN
Tubos para transmitir aire y rotación.
Ofrecemos tubos configurados por diámetro, rosca Pin/Box, espesor de pared, longitud, wrench flats, peso y aplicación de equipo.
| Modelo | Ø | Rosca | Espesor | Longitud | Peso |
|---|---|---|---|---|---|
| DP89IF238-61 | 89 mm | 2 3/8 IF | 9 mm | 6,10 m | 104 kg |
| DP89API238-76 | 89 mm | 2 3/8 API REG | 9 mm | 7,62 m | 143 kg |
| DP102API278-91 | 102 mm | 2 7/8 API REG | 9 mm | 9,14 m | 222 kg |
| DP114API312-61 | 114 mm | 3 1/2 API REG | 9 mm | 6,10 m | 156 kg |
Referencias representativas; contamos con múltiples configuraciones según el equipo de perforación.
06

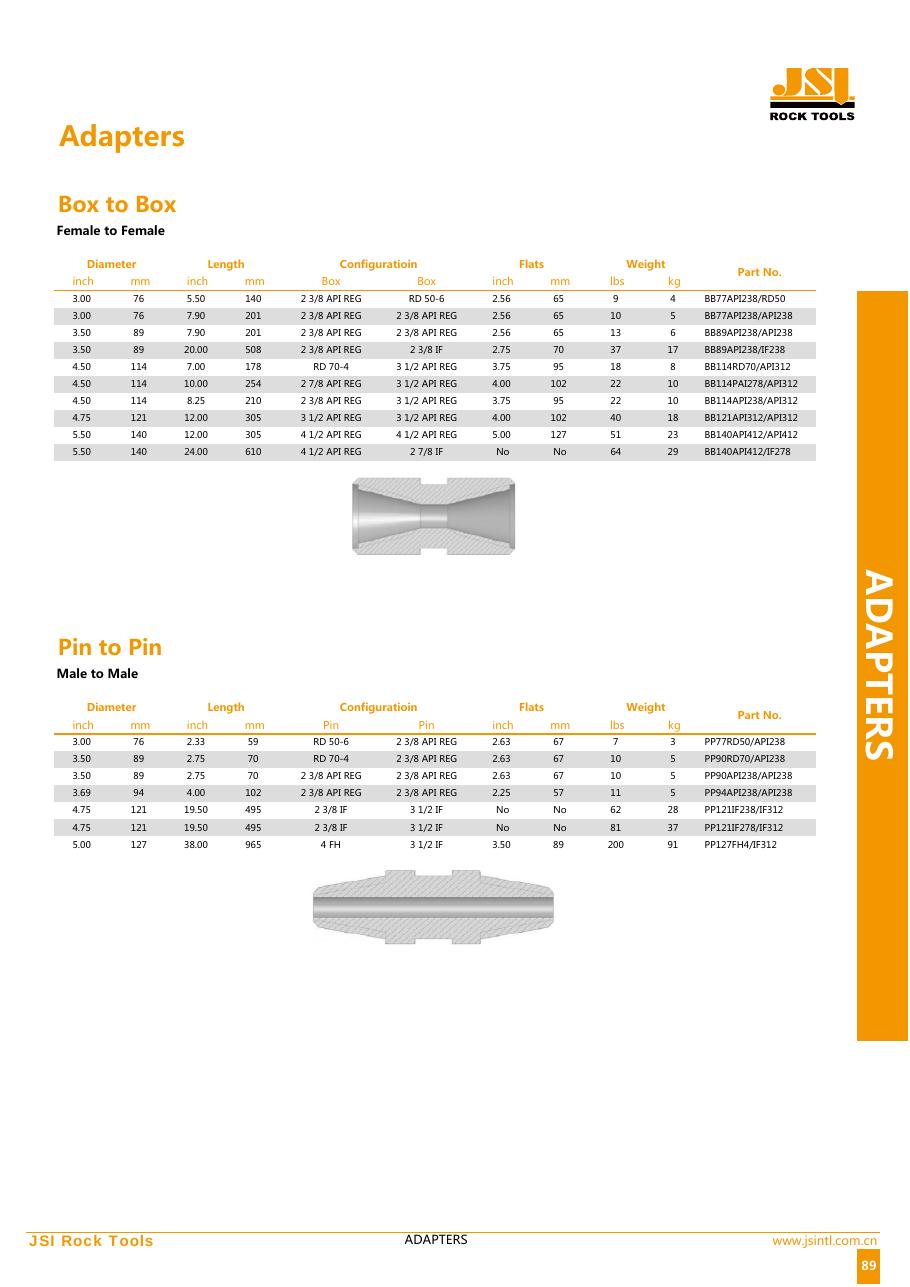

ADAPTADORES
Interfaces Box/Box, Pin/Pin y combinadas.
Los adaptadores permiten compatibilizar roscas y componentes de la sarta. Las referencias se organizan por diámetro, longitud, configuración y flats.
| Modelo | Tipo | Diámetro | Longitud | Conexiones | Peso |
|---|---|---|---|---|---|
| PP77RD50/API238 | Pin / Pin | 76 mm | 59 mm | RD50-6 / 2 3/8 API REG | 3 kg |
| PP90API238/API238 | Pin / Pin | 89 mm | 70 mm | 2 3/8 API REG / 2 3/8 API REG | 5 kg |
| BP76API238/Z2 | Box / Pin | 76 mm | 300 mm | 2 3/8 API REG / Z2 | 7 kg |
| BB114API238/API312 | Box / Box | 114 mm | 210 mm | 2 3/8 API REG / 3 1/2 API REG | 10 kg |
Verificar rosca macho/hembra y longitud total requerida antes de pedido.
ASESORAMIENTO LOCAL
Seleccionemos el DTH por datos reales de operación.
Indicá diámetro, profundidad, presión/caudal disponible, equipo, formación y aplicación. Con esos datos podemos orientar martillo, broca, tubos y adaptadores.
