Roca blanda
Los diseños S están orientados a condiciones de roca más blanda.
PERCUSIÓN EN CABEZA
Top Hammer
Sistema de perforación donde la energía de impacto se transmite desde la perforadora a través del tren de barras hasta la broca.
Solicitar cotización →CATÁLOGO OFICIAL JSI
Top Hammer: selección por aplicación, rosca y formación.
La línea Top Hammer transmite la energía de impacto desde el shank adaptador a través de las barras hasta la broca. Organizamos nuestra línea según perforación de agujeros pequeños, avance y sostenimiento, banco, taladros largos y shank adapters.
JSI ROCK TOOLSSarta Top Hammer completa
RANGO TÉCNICO
De H22 a roscas pesadas para producción.
Nuestra oferta incluye brocas, rimadoras/escariadoras, acoples, barras y shank adapters. La elección cambia según diámetro, profundidad, equipo, abrasividad y dureza de la roca.
200–400 JEnergía de impacto de referencia
5 familiasAplicaciones principales de la línea
R32–T51+Roscas frecuentes en avance/producción
S / A / HDiseños por condición de roca
Universal
Los diseños A se presentan como opción universal para la mayoría de condiciones de roca.
Dura / abrasiva
Los diseños H están orientados a roca muy dura y abrasiva.
Fuente técnica: catálogo oficial JSI Top Hammer y documentación pública de JSI. Las tablas siguientes muestran referencias representativas; la gama completa permanece disponible en el PDF.
01

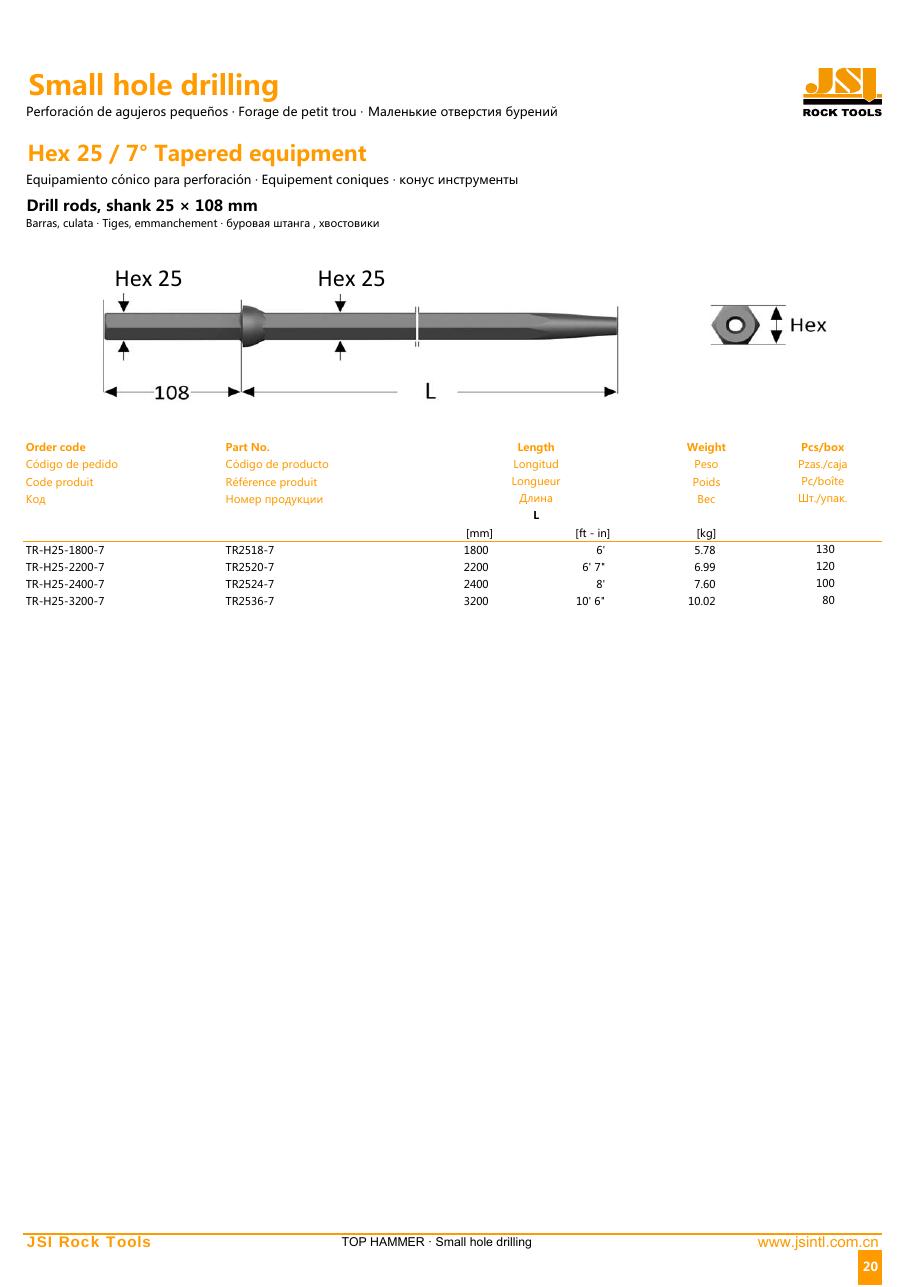

SMALL HOLE DRILLING
Perforación de agujeros pequeños.
Nuestra línea incluye aceros integrales y equipos taper para trabajos de pequeño diámetro, con familias H22 y H25 entre otras configuraciones.
Los aceros integrales H22 están disponibles en múltiples longitudes y diámetros. Algunos ejemplos de referencia:
| Modelo | Shank | Longitud | Diámetro | Peso |
|---|---|---|---|---|
| IR2208-34 | H22 × 108 | 800 mm | 34 mm | 2,96 kg |
| IR2216-33 | H22 × 108 | 1.600 mm | 33 mm | 5,41 kg |
| IR2224-32 | H22 × 108 | 2.400 mm | 32 mm | 7,85 kg |
| IR2232-31 | H22 × 108 | 3.200 mm | 31 mm | 10,29 kg |
Valores de referencia del catálogo Top Hammer. Consultar la serie completa y disponibilidad.
02

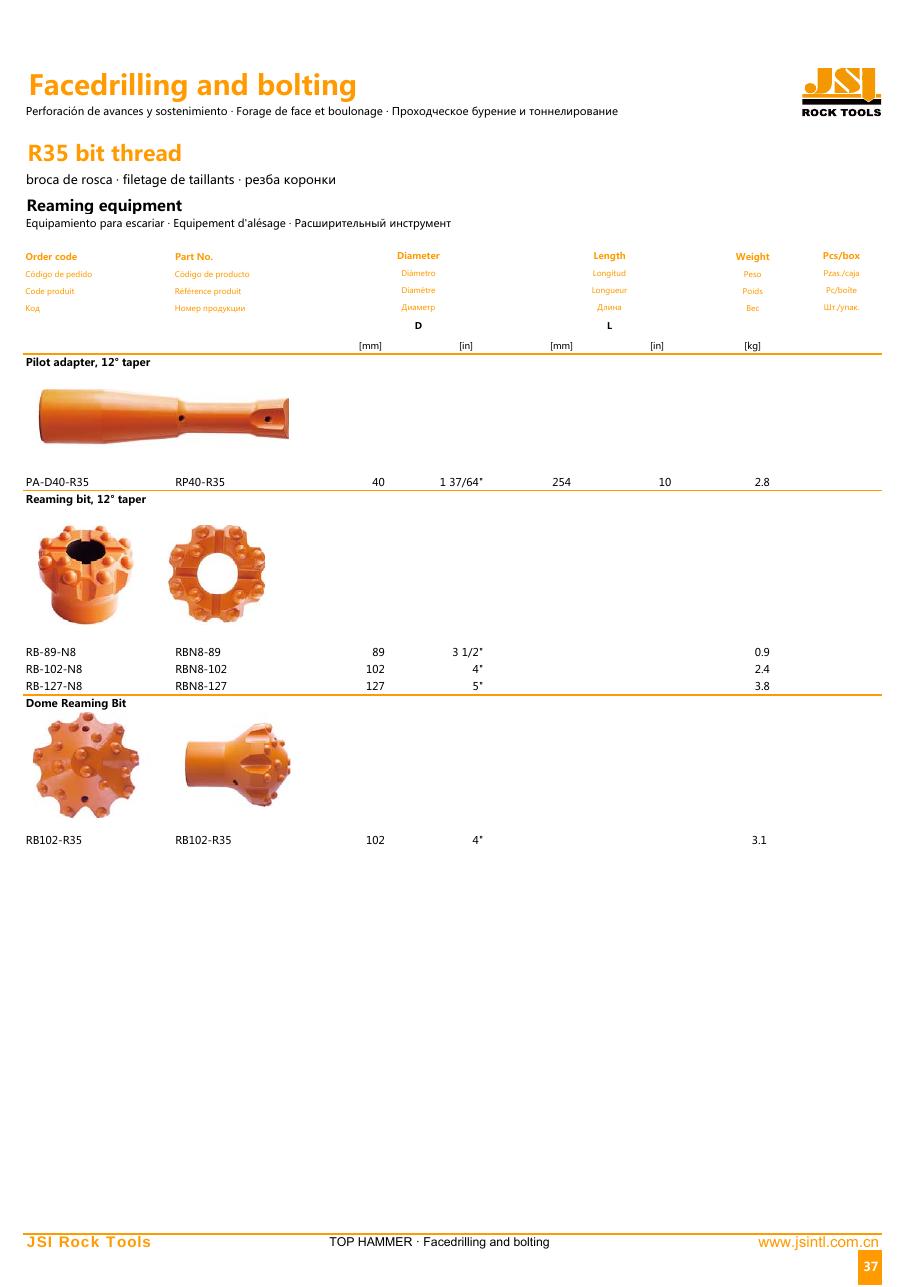

FACEDRILLING & BOLTING
Avance, galerías y sostenimiento.
Para perforación frontal y anclaje ofrecemos brocas roscadas, barras, acoples y shanks con configuraciones R25, R28, R32, T38 y otras según equipo.
Ejemplos representativos de brocas roscadas R32:
| Modelo | Rosca | Diámetro | Botones | Peso |
|---|---|---|---|---|
| B45R32-521H/S | R32 | 45 mm | 5 perif. + 2 front. | 0,84 kg |
| B48R32-521H/S | R32 | 48 mm | 5 perif. + 2 front. | 0,91 kg |
| B51R32-521H/S | R32 | 51 mm | 5 perif. + 2 front. | 1,19 kg |
| B64R32-842A/P | R32 | 64 mm | 8 perif. + 4 front. | 1,63 kg |
La geometría exacta de botones y flushing depende del código de diseño.
03
BENCH DRILLING
Perforación de banco y producción.

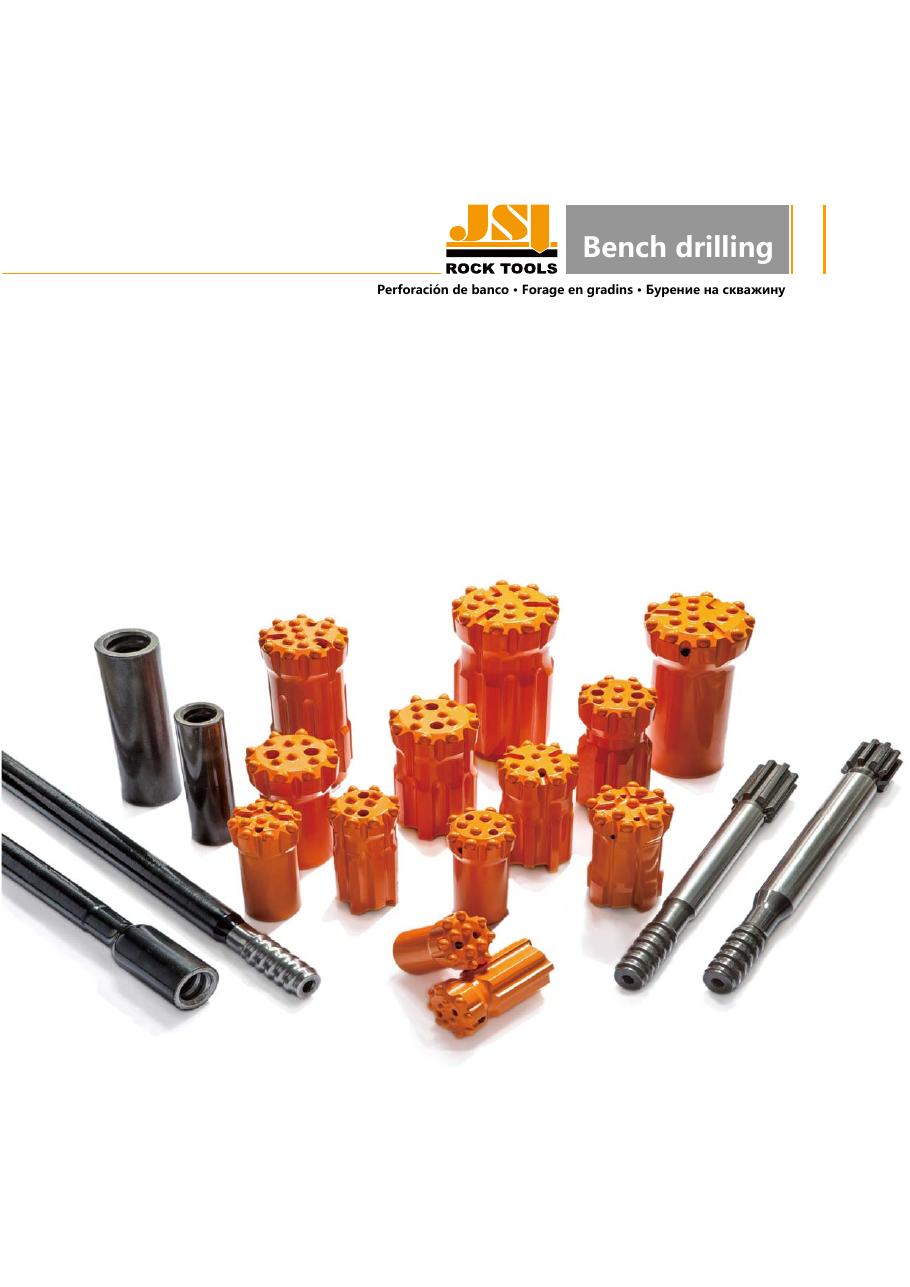

En banco se amplían diámetros y roscas para mayores demandas de energía. Ofrecemos configuraciones T38, T45, T51, ST58 y otras según la sarta.
Como referencia, un caso de cantera utiliza brocas de 89 mm y barras MF de 3.660 mm:
| Producto | Modelo | Rosca / sección | Dimensión | Detalle |
|---|---|---|---|---|
| Broca | B89T45-RG9630A | T45 | Ø 89 mm | 15 botones |
| Broca | B89T51-RG9630A | T51 | Ø 89 mm | 15 botones |
| Barra MF | MR45-3660-T45T45 | Redonda 45 mm | 3.660 mm | T45 macho / hembra |
| Barra MF | MR51-3660-T51T51 | Redonda 51 mm | 3.660 mm | T51 macho / hembra |
Referencia de aplicación; no implica que sea la única combinación disponible.
04

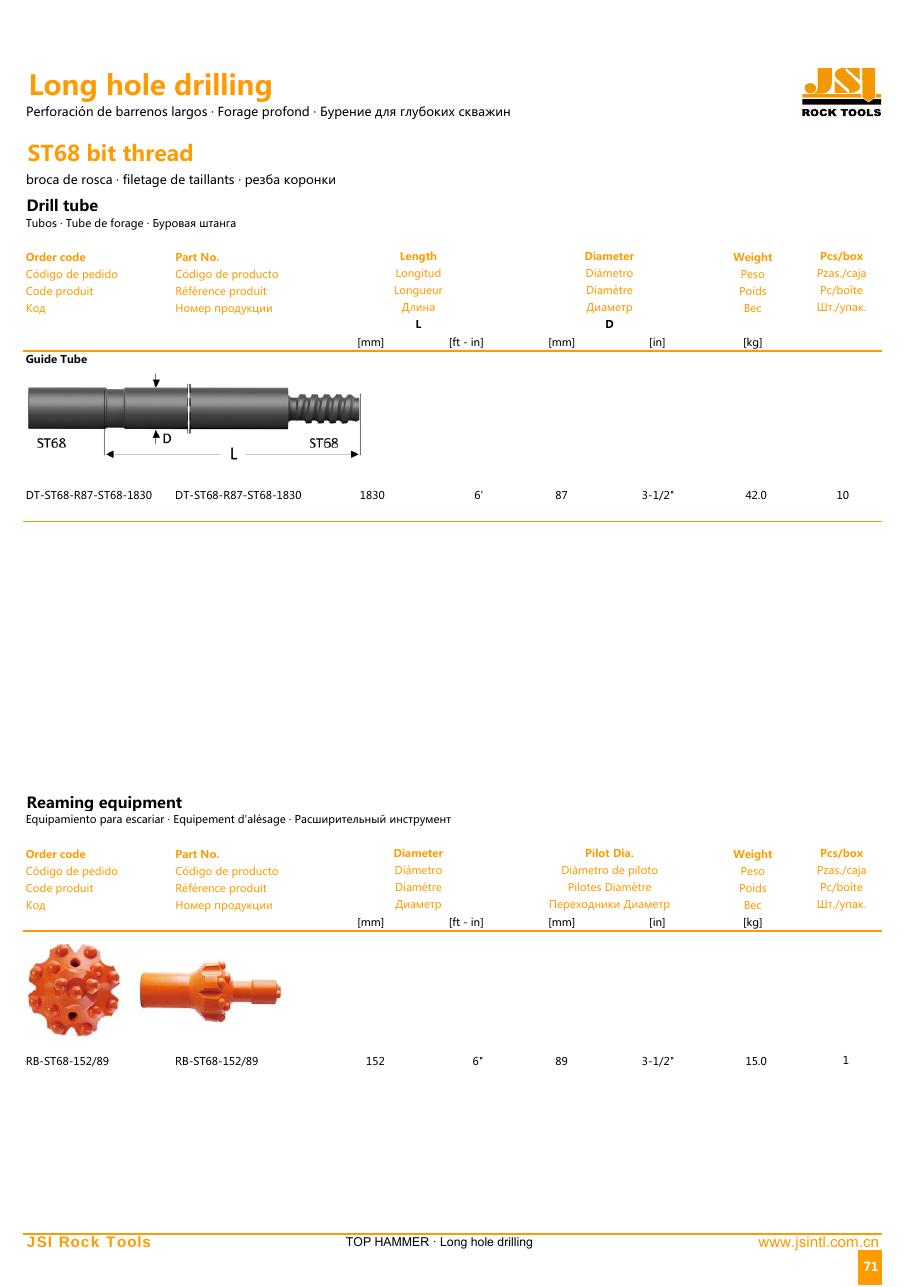

LONG HOLE DRILLING
Taladros largos para producción.
Nuestra línea incluye brocas y barras roscadas para producción y taladros largos, con codificación que identifica rosca, diámetro, diseño de cara/botones y longitud.

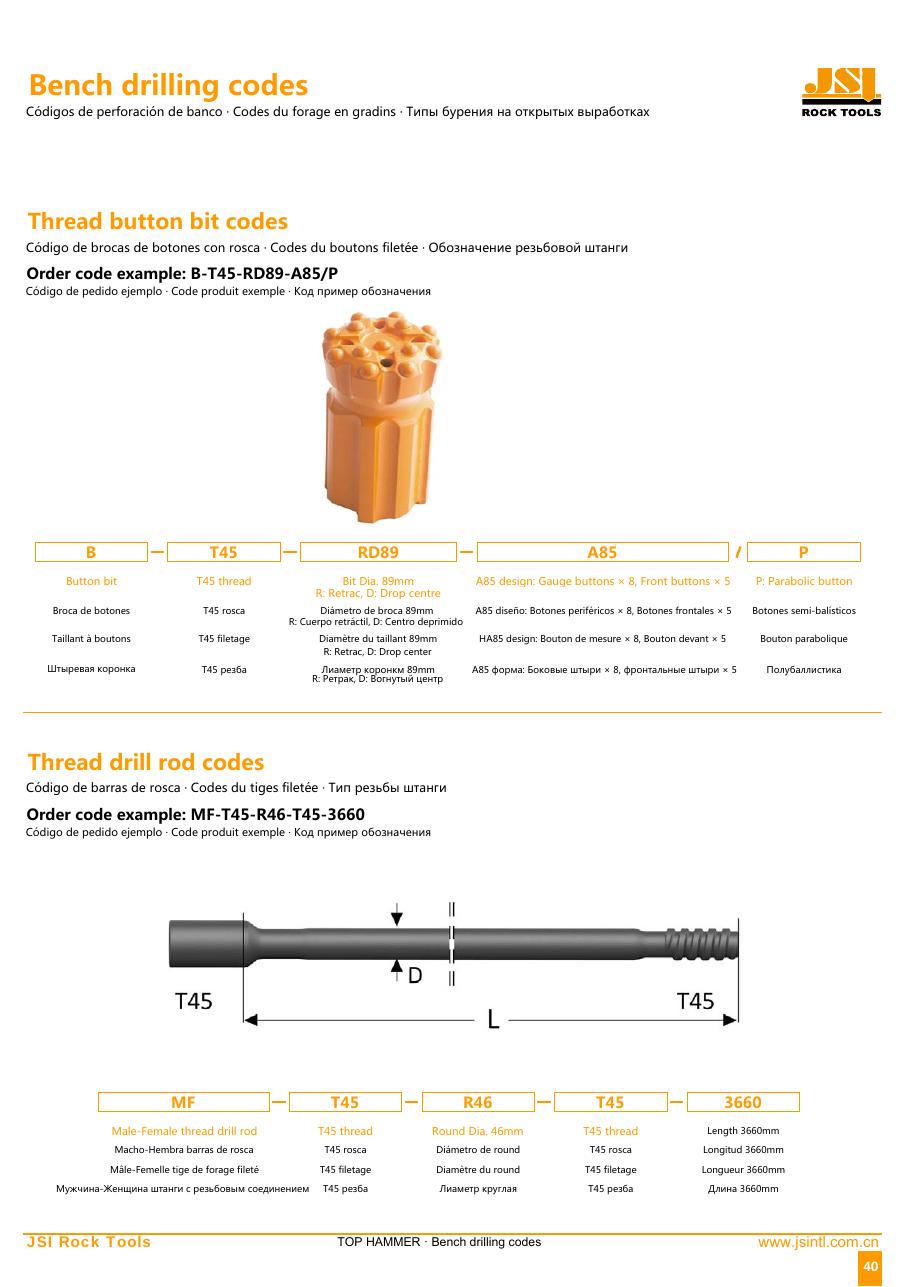

Ejemplo de lectura de código publicado por JSI:
| Código | Interpretación | Valor de ejemplo |
|---|---|---|
| B-T45-RD89-A85/P | Broca roscada | T45 · Ø89 mm · retrac/drop centre · diseño A85 · botón parabólico |
| MF-T45-R46-T45-1525 | Barra macho-macho | T45 · cuerpo redondo Ø46 mm · T45 · 1.525 mm |
La codificación ayuda a identificar rápidamente el tipo de componente, rosca, geometría y dimensiones.
05

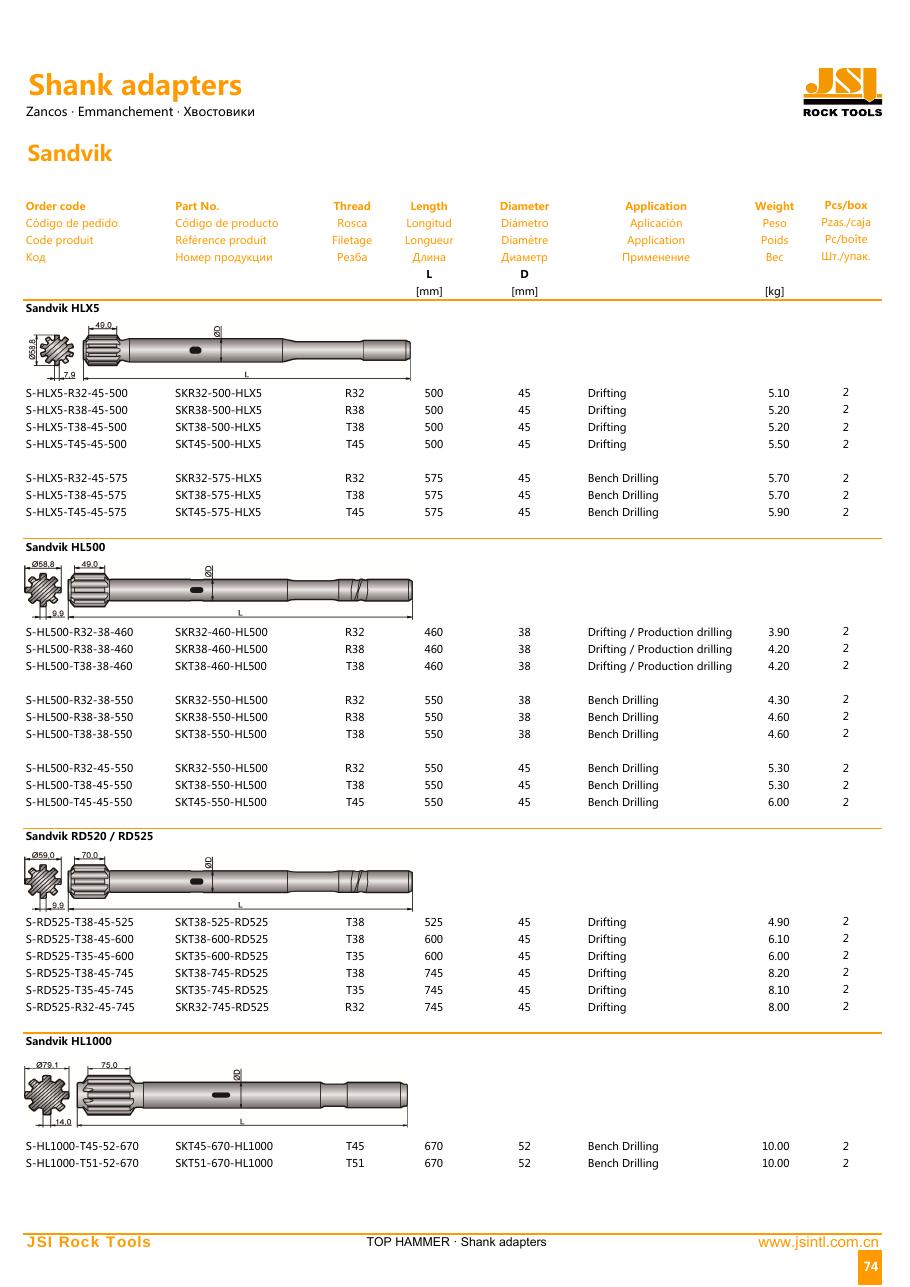

SHANK ADAPTERS
Compatibilidad con perforadoras y drifters.
Los shank adapters enlazan el martillo de la perforadora con la sarta. Contamos con referencias compatibles con Sandvik, Atlas Copco/Epiroc, Furukawa, Montabert y otras plataformas.
| Modelo | Equipo | Rosca | Longitud | Diámetro | Aplicación |
|---|---|---|---|---|---|
| SKT38-500-HLX5 | Sandvik HLX5 | T38 | 500 mm | 45 mm | Drifting |
| SKT45-575-HLX5 | Sandvik HLX5 | T45 | 575 mm | 45 mm | Bench drilling |
| SKT38-525-COP1838 | Atlas Copco COP1838 | T38 | 525 mm | 38 mm | Bench drilling |
| SKT45-525-COP1838 | Atlas Copco COP1838 | T45 | 525 mm | 52 mm | Bench / production |
Confirmar siempre modelo exacto de drifter/perforadora antes de seleccionar el shank.
CASO JSI · MINA DE ORO
Una sarta completa validada en operación.
En un caso de perforación de avance utilizamos la broca B51R32-5221A, la barra EH35-4915-R32T38, el acople C55190-T38T38 y el shank SKT38-500-HLX5-45. Los resultados obtenidos mostraron mejoras en la vida útil de brocas y barras, junto con una reducción del costo por metro perforado. El rendimiento final puede variar según el tipo de roca, el equipo y los parámetros de perforación.
Broca51 mm
R32 · 7 botones.
Barra4.915 mm
Hex 35 · R32 / T38.
Acople190 mm
Ø55 · T38 / T38.
Shank500 mm
HLX5 · T38 · Ø45.
ASESORAMIENTO LOCAL
¿Qué Top Hammer corresponde a tu operación?
Para seleccionar la sarta necesitamos equipo/drifter, diámetro objetivo, longitud de barreno, tipo de roca y aplicación. Podemos cruzar esos datos con nuestra documentación técnica.
